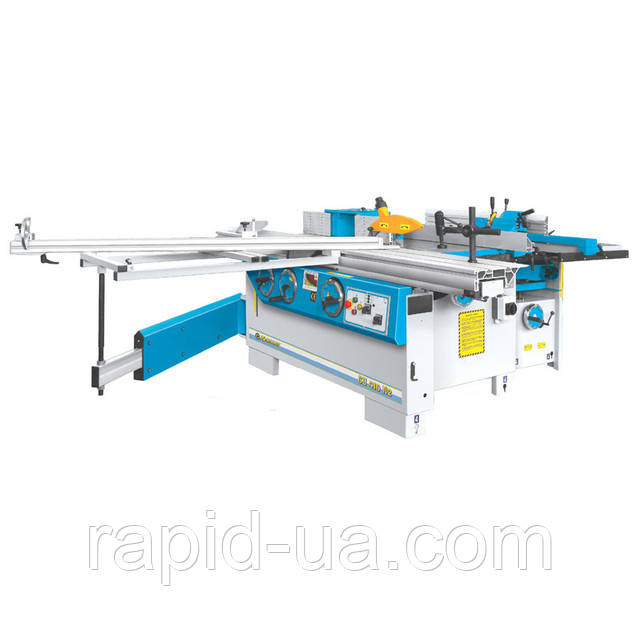

Комбінований пятиоперационный деревообробний верстат CU320N2

комбінований пятиоперационный деревообробний верстат CU320N2:

Пятиоперационный деревообробний верстат виконує наступні операції: фрезерування, пиляння, фугування, рейсмусование, а також свердлильно-пазовальні роботи. При використанні підрізного вузла (додаткове замовлення) можливе розпилювання ламінованого ДСП.

Форматний алюмінієвий стіл (каретка) із загартованими сталевими напрямними.
Телескопічна лінійка 1800 мм із двома поворотними упорами.
Лінійка для паралельного різу з мікрометричним налаштуванням.
Нахил диска до 45° зі зчитуванням за шкалою.
Діаметр отвору в столі Ø260 мм з аспіраційним патрубком під робочим столом.
Фрезерний шпиндель, що нахиляється назад. Запобіжник фрези діаметром Ø250 мм.
Свердлильний вузол з лівими свердлами.Параметри :ФУГУВАЛЬНИЙ ВУЗОЛ
Розміри робочого столу, мм
1500х320
Максимальна товщина шару, що знімається, мм
5
Опорна лінійка, розміри, мм
1100х155
Нахилу опорної лінійки, (°)
0°-45°
Діаметр ножового вала, мм
100
Кількість ножів
3
РЕЙСМУСОВИЙ ВУЗОЛ
Розміри робочого столу, мм
700x316
Максимальна товщина шару, що знімається, мм
4
Швидкість подачі, м/хв
8
Товщина оброблюваної деталі, хв./макс., мм
4 – 225
Потужність двигуна, кВт
3,0
Діаметр наконечника для аспірації, мм
120
ПИЛЬНИЙ ВУЗОЛ
Діаметр пильного диска, макс./хв., мм
315/250
Діаметр вала, мм
30
Оберти вала, об./мін.
4000
Довжина паралельної лінійки
1100
Максимальна ширина пропилу з паралельною лінійкою, мм
750
Максимальна довжина пропилу, мм
2200
Способу циркулярного диска, (°)
0° до 45°
Максимальна висота пропилу при діаметрі диска 315 мм, 90°/45°, мм
103/72
Максимальна висота пропилу при діаметрі диска 250 мм, 90°/45°, мм
70/49
Потужність двигуна, кВт
3,0
Діаметр наконечника для аспірації, мм
120
ФРЕЗЕРНИЙ ВУЗОЛ
Діаметр шпинделя, мм
32
Нахил шпинделя, (°)
90°/45°
Вертикальний хід шпинделя, мм
175
Корисна довжина шпинделя, мм
125
Максимальний діаметр інструмента при профілюванні, мм
250
Максимальний діаметр інструменту при шипорезании, мм
300
Шпиндель з конусом Морзе для змінних шпинделів
MK 4
Відстань від осі шпинделя до переднього краю каретки
550
Діаметр отвору в робочому столі, макс.
260
Максимальний діаметр/глибина опускання інструменту під робочий стіл
250/60
Обертів шпинделя (двохшвидкісний двигун), об./мін.
10000/8000/ 6000/ 5000/ 4000/3000
Двигун (двошвидкісний, трифазне, 400 В, 50 Гц), кВт
3,2/4,2
Діаметри наконечників для аспірації під робочим столом, мм
100
Діаметри наконечників для аспірації на захисному запобіжнику, мм
120
Захист фрези з опорними лінійками довжиною 2хL, мм
L=500
СВЕРДЛИЛЬНИЙ ВУЗОЛ
Максимальний діаметр хвостовика свердла, мм
16
Розміри робочого столу, мм
250х370
Поздовжній хід, мм
160
Поперечний хід, мм
160
Вертикальний хід, мм
120
ЗАГАЛЬНЕ ДЛЯ ВЕРСТАТА
Довжина, мм:
2500
Ширина, мм
2900
Висота робочого столу, мм
850
Розміри робочого стола
1450х650
Розміри форматного столу, мм
2300х350
Вага машини (приблизний), кг
1030
Необхідна площа, м
6,5х7,0
Ціна
За запитом
Додаткова опція – Підрізний вузол з двигуном 0,55 кВт
вартість 330 євро
Додаткова опція – Поворотна лінійка з ексцентриковим притиском L=600; 900 мм
вартість 190; 210 євро
Зміну комплектації – Інтегральні лінійки L=350; 500 мм
стоимость 90; 110 евро
Изменение комплектации – Двигатель пильного узла 4,0 кВт
стоимость 70 евро
Изменение комплектации – Двигатель фуговально-рейсмусового узла 4,0 кВт
стоимость 70 евро
Дополнительная опция – Патрон WESЕCOTT (0-16 мм) для сверлильно-пазовального узла
стоимость 150 евро
Изменение комплектации – Фрезерный двигатель 4,5/5,5 кВт
стоимость 150 евро
Изменение комплектации – Разделение на два станка
стоимость 380 евро
Изменение комплектации – Длина форматного стола (каретки) 3000 мм
стоимость 930 евро
Дополнительная опция – Стол и защита для шипорезания диам. 320 мм
вартість 500 євро
Додаткова опція – Притиск для тонких заготовок MORI
вартість 90 євро
